NN P-M-K-H-S SERİSİ

Yüksek Performans






FİNİŞ          KABA

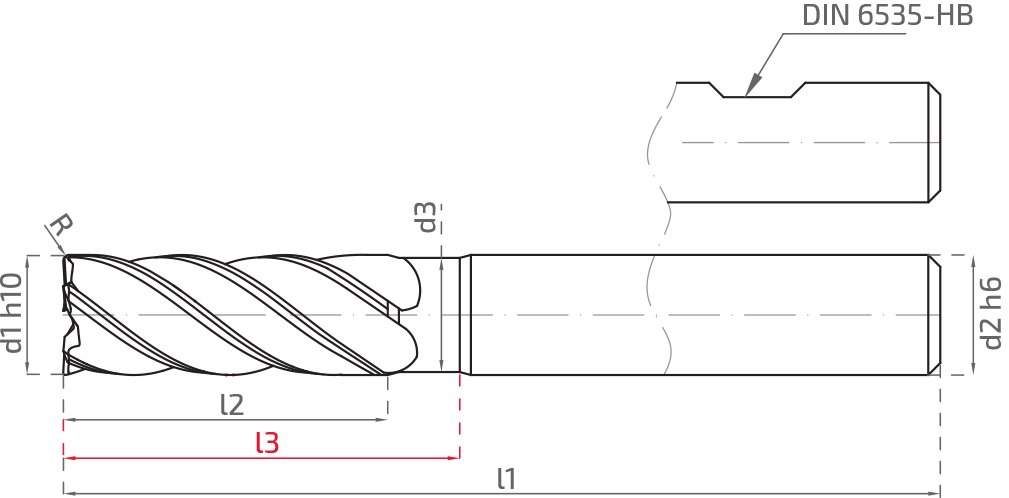

KOD d1h10 d2h6 d3 l1 l2 l3 R Z
NN05502 5 6 4,7 58 15 20 0,2 5
NN05505 5 6 4,7 58 15 20 0,5 5
NN06502 6 6 5,7 58 15 20 0,2 5
NN06505 6 6 5,7 58 15 20 0,5 5
NN065015 6 6 5,7 58 15 20 1,5 5
NN08503 8 8 7,7 64 22 29 0,3 5
NN08505 8 8 7,7 64 22 29 0,5 5
NN10503 10 10 9,5 73 27 33 0,3 5
NN10505 10 10 9,5 73 27 33 0,5 5
NN12503 12 12 11,5 82 30 40 0,3 5
NN12505 12 12 11,5 82 30 40 0,5 5
NN125075 12 12 11,5 82 30 40 0,75 5
NN16503 16 16 15,5 93 37 45 0,3 5
NN16505 16 16 15,5 93 37 45 0,5 5
NN165075 16 16 15,5 93 37 45 0,75 5
NN165100 16 16 15,5 100 50 58 0,75 5
NN18503 18 18 17,5 93 40 50 0,3 5
NN185075 18 18 17,5 93 40 50 0,75 5
NN205075 20 20 19,5 105 40 56 0,75 5

Kesme Değerleri
  Trochoidal Kanal Frezeleme Kenar Frezeleme Son Yüzey Frezeleme
Malzeme ap=1.5Ø / ae=0.20 - 0.10Ø ap= 0.5Ø ap= 0.5Ø ap= 0.5Ø
  Vc(m/dk) Vc(m/dk) Vc(m/dk) Vc(m/dk)

Alaşımsız Çelik 170-200 130-160 150-180 170-200
İmalat Çeliği 170-200 130-160 150-180 170-200
Islah Çeliği 160-190 120-150 140-170 160-190
Soğuk İş Takım Çeliği 100-130 80-100 90-110 100-130
Sıcak İş Takım Çeliği 90-110 70-90 80-100 90-110
AISI 304-416-420 110-130 90-110 100-120 110-130
AISI 316-440 110-130 90-110 100-120 110-130
17-4 PH 15-5 PH 90-110 70-90 80-100 90-110
Krom Kobalt Alaşım 80-100 60-80 70-90 80-100
Duplex F51 70-90 50-70 60-80 70-90
Super Duplex F55 70-90 50-70 60-80 70-90
Gri Dökme Demir 150-180 120-150 140-160 150-180
Alaşımlı Dökme Demir 140-160 110-140 130-150 140-160
Hassas Döküm 130-150 110-130 120-140 130-150
54 HRC 120-150 80-120 110-130 120-150
HRSA Hastelloy 60-80 40-60 50-70 60-80
HRSA İnconel 625 60-80 40-60 50-70 60-80
HRSA İnconel 718 60-80 40-60 50-70 60-80
HRSA Nimonic 60-80 40-60 50-70 60-80
Titanyum 80-100 60-80 70-90 80-100
Titanyum alaşımları 80-100 60-80 70-90 80-100

Diş Başı İlerleme(mm/dev)
ᴓ ap=1Ø   ap=0.50Ø   ae=0.35Ø ae=0.30Ø ae=0.25Ø ae=0.20Ø    ae=0.15Ø ae=0.10Ø
3 0.012   0.015   0.016 0.020 0,022 0,025 0,026 0,030
4 0.020   0.024   0.020 0.023 0,026 0,03 0,032 0,036
5 0.023   0.026   0.023 0.027 0,031 0,036 0,04 0,045
6 0.026   0.030   0.034 0.038 0,043 0,049 0,05 0,06
8 0.033   0.038   0.036 0.042 0,048 0,054 0,06 0,075
10 0.044   0.049   0.045 0.053 0,063 0,07 0,072 0,084
12 0.045   0.051   0.047 0.053 0,064 0,072 0,08 0,088
16 0.056   0.062   0.058 0.064 0,069 0,075 0,09 0,1
20 0.065   0.073   0.066 0.074 0,08 0,092 0,102 0,110


Çelik
Paslanmaz Çelik
Sertleştirilmiş Çelik ≤ 54 HRc
Sertleştirilmiş Çelik > 54 HRc
Döküm
Grafit
Demir Dışı Materyal
HRSA
Titanyum
  • Önerilir
  • Kabul Edilebilir
  • Önerilmez
