GT P-M-H SERİSİ

Anasayfa Remill GT P-M-H SERİSİ

GT P-M-H SERİSİ

Küresel Freze






FİNİŞ          KABA

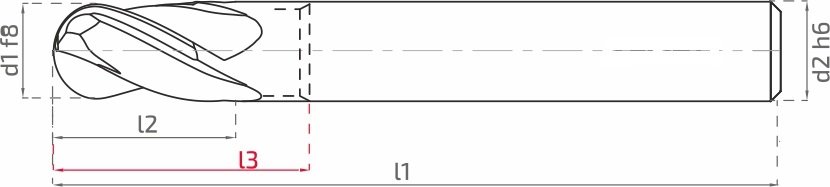

KOD d1f8 d2h6 l1 l2 Z
GT03258 3 6 58 6 2
GT04258 4 6 58 9 2
GT05258 5 6 58 10 2
GT06258 6 6 58 12 2
GT08264 8 8 64 15 2
GT10273 10 10 73 20 2
GT12282 12 12 82 22 2

UZUN SERİ d1f8 d2h6 d3 l1 l2 L3 Z
GT03250 3 3 2,9 50 5 15 2
GT03280 3 3 2,9 80 5 30 2
GT04250 4 4 3,8 50 6 15 2
GT04280 4 4 3,8 80 6 35 2
GT05250 5 5 4,8 50 7 15 2
GT05280 5 5 4,8 80 10 35 2
GT06280 6 6 5,8 80 10 35 2
GT062100 6 6 5,8 100 10 45 2
GT082100 8 8 7,7 100 12 45 2
GT102110 10 10 9,7 110 14 55 2
GT122110 12 12 11,7 110 16 55 2

Kesme Değeri
Malzeme Kopya Frezeleme
 ap=0,25 - 0,10Ø / ae=0,25 - 0,10Ø		 Son Yüzey Frezeleme
ap=0,10Ø / ae=0,10Ø
Vc (m/dk) Vc (m/dk)

Soğuk İş Takım Çeliği 170-200 190-230
Sıcak İş Takım Çeliği 160-190 180-220
AISI 304 - 416 - 420 90-120 120-150
AISI 316 - 440 80-110 110-140
17-4 PH 15-5 PH 80-110 110-140
Krom Kobalt Alaşım 70-100 100-130
≤ 54 HRC 90-120 120-150
>54 HRC 60-90 90-120

Diş Başı İlerleme (mm/dev)
Ø ae=0,25Ø ae=0,20Ø ae=0,15Ø ae=0,10Ø ae=0,10Ø ae=0,10Ø
3 0,050 0,054 0,059 0,062 0,065 0,070
4 0,051 0,058 0,065 0,070 0,074 0,080
6 0,059 0,070 0,083 0,087 0,093 0,100
8 0,061 0,073 0,086 0,091 0,097 0,115
10 0,069 0,082 0,095 0,107 0,114 0,125
12 0,080 0,090 0,110 0,122 0,130 0,140


Çelik
Paslanmaz Çelik
Sertleştirilmiş Çelik ≤ 54 HRc
Sertleştirilmiş Çelik > 54 HRc
Döküm
Grafit
Demir Dışı Materyal
HRSA
Titanyum
  • Önerilir
  • Kabul Edilebilir
  • Önerilmez
