CE P-M-K-H SERİSİ

Anasayfa Remill CE P-M-K-H SERİSİ

CE P-M-K-H SERİSİ

Yüksek Performans






FİNİŞ          KABA

STANDART BOY

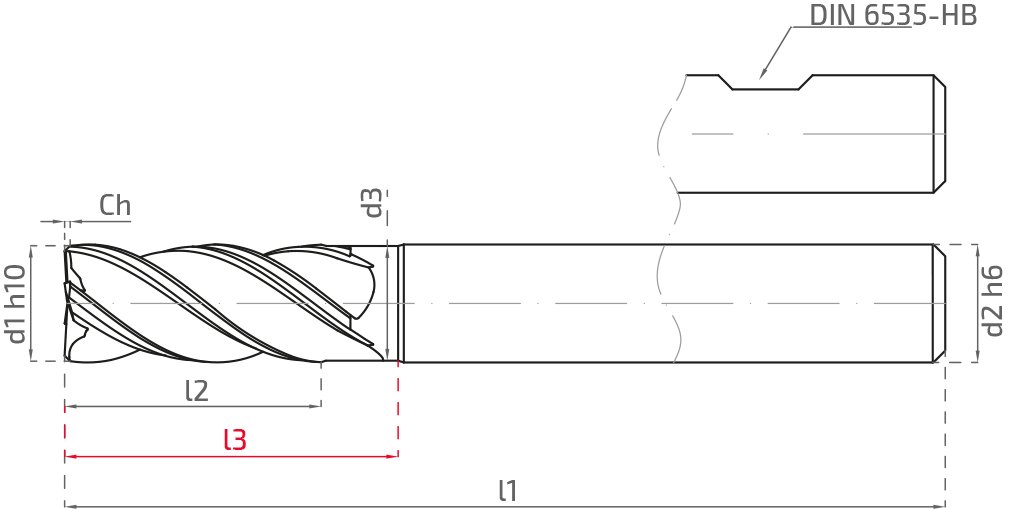

KOD d1h10 d2h6 d3 l1 l2 l3 Ch Z
CE01450 1 4   50 2,5   0 4
CE02450 2 4 1,95 50 4 6 0,08 4
CE025458 2,5 6 2,4 58 6 10 0,15 4
CE03458 3 6 2,8 58 8 12 0,15 4
CE04458 4 6 3,8 58 11 15 0,15 4
CE05458 5 6 4,8 58 12 16 0,25 4
CE06458 6 6 5,8 58 14 19 0,25 4
CE07464 7 8 6,8 64 19 25 0,3 4
CE08464 8 8 7,8 64 20 28 0,3 4
CE10473 10 10 9,7 73 22 32 0,4 4
CE12482 12 12 11,7 82 27 38 0,5 4
CE14482 14 14 13,6 82 32 40 0,5 4
CE16493 16 16 15,5 93 34 49 0,6 4
CE164100 16 16 15,6 100 32 48 0,6 4
CE18493 18 18 17,6 93 35 53 0,6 4
CE204105 20 20 19,6 105 42 60 0,6 4

UZUN BOY
KOD d1h10 d2h6 d3 l1 l2 l3 Ch Z
CE064100 6 6 5,8 100 25 35 0,1 4
CE084100 8 8 7,8 100 35 45 0,1 4
CE104110 10 10 9,7 110 40 50 0,1 4
CE124110 12 12 11,7 110 40 50 0,1 4
CE164125 16 16 15,6 125 55 72 0,15 4

Kesme Değerleri
Malzeme Kanal Frezeleme Kanal Frezeleme Kenar Frezeleme Son Yüzey Frezeleme
ap=1.5Ø-1Ø ap= 1.0 - 0.5Ø ap=1.5Ø/ae=0.35-0.20Ø ap=1.5Ø/ae=0.20-0.10Ø
Vc(m/dk) Vc(m/dk) Vc(m/dk) Vc(m/dk)

Alaşımsız Çelik  105-125  180-200  150-200  200-250
İmalat Çeliği  70-90  120-150  150-180  170-220
lslah Çeliği  70-90  120-150  130-160  150-180
Soğuk İş Takım Çeliği  55-75  100-130  120-150  130-160
Sıcak İş Takım Çeliği  40-60  70-100  100-130  120-150
AISI 304 - 416 - 420  15-20  25 -35  20-30  25 -35
AISI 316 - 440  15-20  25-35  20-30  25-35
17-4 PH 15-5 PH  15-20  25-35  20-30  25-35
Krom Kobalt Alaşım  15-30  30-50  35-60  45-60
Duplex F51 15-30 30-50  35-60  45-60
Super Duplex F55 15-30 30-50  35-60  45-60
Gri Dökme Demir  70-90  120 -160  160 -200  180-220
Alaşımlı Dökme Demir  70-90  120-160  160-200  180-220
Hassas Döküm  70-90  120-160  160-200  180-220
> 54 HRC 15-20  25-35  35-40 35-45

Diş Başı İlerleme(mm/dev)
ᴓ ap=1.50Ø ap=1Ø ap=0.50Ø ae=0.35Ø ae=0.30Ø ae=0.25Ø ae=0.20Ø ae=0.15Ø ae=0.10Ø
3 0.012 0,015 0,020 0,015 0,017 0,02 0,023 0,025 0,035
4 0,014 0,017 0,021 0,017 0,022 0,025 0,032 0,035 0,040
5 0,017 0,02 0,024 0,02 0,025 0,03 0,035 0,04 0,045
6 0,02 0,022 0,028 0,022 0,0,28 0,033 0,038 0,045 0,050
8 0,025 0,03 0,035 0,03 0,035 0,045 0,055 0,06 0,070
10 0,03 0,035 0,04 0,035 0,042 0,05 0,06 0,072 0,085
12 0,035 0,041 0,047 0,041 0,049 0,057 0,068 0,078 0,090
14 0,036 0,042 0,048 0,042 0,05 0,058 0,069 0,08 0,094
16 0,045 0,055 0,065 0,061 0,07 0,082 0,094 0,11 0,145
18 0,05 0,068 0,072 0,072 0,058 0,095 0,1 0,12 0,135
20 0,55 0,07 0,090 0,09 0,105 0,12 0,14 0,15 0,165





Çelik
Paslanmaz Çelik
Sertleştirilmiş Çelik ≤ 54 HRc
Sertleştirilmiş Çelik > 54 HRc
Döküm
Grafit
Demir Dışı Materyal
HRSA
Titanyum
  • Önerilir
  • Kabul Edilebilir
  • Önerilmez
